高速シートシャッター(パイプ式)

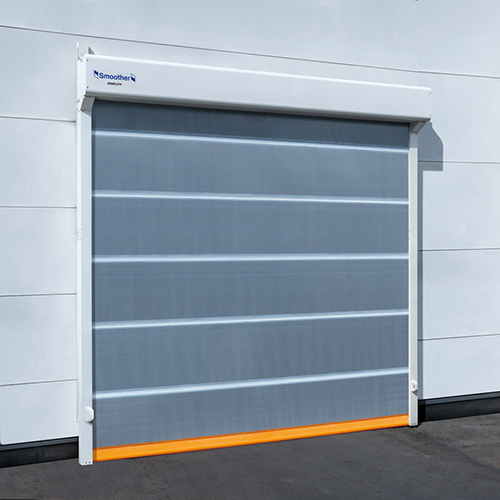

スムーザー中型 RX-2/RX-3
パイプ式シートシャッター

1,264,000円~(参考価格)

有効開口幅 RX-2:W1,100~4,500mm
RX-3:W4,550~6,000mm
有効開口高 H1,000~5,000mm
電源 3相AC 200V 6A
開閉速度 RX-2:上昇時1.2m/s、下降時0.6m/s
RX-3:上昇時0.8m/s、下降時0.6m/s
(※最高速度)
設置場所 屋内外兼用
食品工場、物流施設、店舗のバックヤード、化学薬品工場等

機能性、耐風性アップ!RXシリーズ新登場

スムーザー(パイプ式)中型 RX-2/RX-3の特徴

優れた耐風性能

RXシリーズは、端部ローラーの採用と一新したレール構造により全閉時はもちろん、強風下でも風の圧力に耐え、安定して動作します。

通常時
レール内をローラーが回転して動くことでスムーズに開閉します。
風圧がかかっている状態
風や気圧差でシートが膨らむ場合でも、端部ローラーが引っ掛かり、外れにくくなりまし

制御基板刷新で多機能に

上昇・下降の速度を9段階、減速時間を5段階できめ細かく設定できます。低速側のより細かな調整に対応しました。ご操作を防ぐ操作パネルロック機能も。

シート部分交換

破損したシート下部(下段2段目まで)を部分交換できます。大開口の場合も高所作業車を使わずに済むため安全に修理でき、修理費用と時間も大幅削減できます。

赤枠範囲を交換可能

カウントダウン表示で安全に通行(※オプション)

通行者の駆け込みを防ぐカウントダウン表示機能に対応しています。上昇中・下降中などの状態表示も可能です。シャッター1台につき4台まで設置可能。

<その他>途中停止・動作制限中など

停電時も安心のバックアップ電源内蔵(※オプション)

業界唯一のバックアップ電源内蔵で、地震や火災による停電時にもシートを開放することができます。停電によりシャッターが動かず、内部に閉じ込められる危険を防げるので安心です。停電時のシート開閉は4タイプから選択可能です。

タイプ操作
1.手動ボタン操作による開閉。動作2回目は復旧まで全開保持。
2.手動+外部信号手動タイプ+外部信号で自動全開(手動開閉は2回、外部信号は1回まで)
3.自動停電による機能停止を感知して自動全開。その後復旧まで全開保持。
4.自動+外部信号自動タイプ+外部信号で自動全開

RX-2、RX-3 納まり図

X-2、RX-3図面
X-2、RX-3図面
X-2、RX-3図面

各種オプション

シート

標準仕様のシートにも安心の防炎機能付きです。標準仕様の他、静電気による埃の付着を防ぐ帯電防止防炎仕様と、防炎よりも炎に強い帯電防止不燃仕様があります。不燃仕様以外は、糸入り透明シートと防虫オレンジシートを選べます。防虫シートは虫が好む波長の光をカットすることで、光に集まるタイプの虫を寄せ付けない仕組みです。

標準防炎仕様
糸入り透明シート
防炎仕様:消防庁登録番号AE-13-1223

防虫オレンジシート
防炎仕様:消防庁登録番号AE-13-1223
帯電防止防炎仕様
(RB-1標準)

糸入り透明シート・帯電防止仕様
防炎仕様:消防庁登録番号AE-13-1223

防虫オレンジシート・帯電防止仕様
防炎仕様:消防庁登録番号AE-13-1223
帯電防止不燃仕様
(RA-2Es標準)

帯電防止・不燃シート
不燃認定番号:NM-3671

シート窓

シートに窓を取り付けることで、反対側の人やフォークリフトの有無が確認でき、衝突事故などを回避できます。窓は透明窓、オレンジ透明窓、不燃透明窓、メッシュ窓をご用意しています。


透明

オレンジ透明

不燃透明

メッシュ
ライトグリーン1003

メッシュ
ライトグリーン1004

メッシュ
ダークグリーン1003

メッシュ
ダークグリーン1004

スイッチ

制御盤に付属の操作パネルとは別に、簡単に手動開閉するためのスイッチをオプションで追加可能です。遠隔操作が可能なリモコンや、手袋などでも操作しやすい1点ボタンや紐スイッチがあります。

無線リモコンヒモスイッチ一点押しボタン

(1キータイプ/2キータイプ)

センサー

シンプルなタイプから高性能タイプまで各種赤外線センサーを使用しての自動開閉も可能です。設置箇所や運用法に応じて電波センサーやレーザーセンサーなども選択可能です。

インターロック

2台のスムーザーで前室を作り、マイコン制御で連携させることで、片方が開いているともう一方は開かないインターロック運転が可能です。外気が入るのを防ぐため、空調効率がさらにアップします。また、オプション基板を追加することによりベルトコンベアや無人搬送車(AGV)等との連動が可能です。

シンプルインターロック

狭い前室の場合、通過後もA機側のセンサーが検知してしまいシャッターが降りないことがあります。前室内に取り付けた1台のセンサーでインターロック運転させることができます。

エアーカーテン併用

開口部全面に強力な噴流で風のカーテンを作る「エアーカーテン」と組み合わせることで、シートシャッターの機能性はさらに効果的になります。空気の流出量を抑えることで省エネ効果がアップし、空気中の虫や埃の侵入もシャットアウトします。

カウントダウン表示器(オプション)

下降開始までの時間をカウントダウン表示することで、無理な駆け込みによる事故を 防止します。

シートシャッター開閉動画

スムーザー中型RX-2(W3800㎜×H4500㎜)



シートシャッター価格

スムーザー 中型タイプ RX-2 価格例

■最小サイズ(有効開口 1000mm x 1000mm)

税込 ¥1,264,000-(材工共)

  • 防虫オレンジシート(標準)
  • 透明シート長窓(標準)
    • 500mm x 400mm
  • 光電管センサー(標準)
  • 赤外線センサー(オプション)
    • OA-4700 Assy:内外各1個
  • 1点押ボタンスイッチ(オプション)
    • WBSTT221ON Assy:内外各1個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。

■最大サイズ(有効開口 4500mm x 5000mm)

税込 ¥1,535,000-(材工共)

  • 防虫オレンジシート(標準)
  • 透明シート長窓(標準)
    • 4000mm x 400mm
  • 光電管センサー(標準)
  • 赤外線センサー(オプション)
    • OA-4700 Assy:内外各1個
  • 1点押ボタンスイッチ(オプション)
    • WBSTT221ON Assy:内外各1個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。

スムーザー 中型タイプ RX-3 価格例

■最小サイズ(有効開口 4550mm x 1000mm)

税込 ¥1,634,000-(材工共)

  • 防虫オレンジシート(標準)
  • 透明シート長窓(標準)
    • 4000mm x 400mm
  • 光電管センサー(標準)
  • 赤外線センサー(オプション)
    • OA-4700 Assy:内外各1個
  • 1点押ボタンスイッチ(オプション)
    • WBSTT221ON Assy:内外各1個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。

■最大サイズ(有効開口 6000mm x 5000mm)

税込 ¥1,865,000-(材工共)

  • 防虫オレンジシート(標準)
  • 透明シート長窓(標準)
    • 6000mm x 400mm
  • 光電管センサー(標準)
  • 赤外線センサー(オプション)
    • OA-4700 Assy:内外各1個
  • 1点押ボタンスイッチ(オプション)
    • WBSTT221ON Assy:内外各1個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。





高速シートシャッター製品一覧

スムーザー(パイプ式)小型
RB-1/RB-1a

コンパクトで開口を広く取れる室内小開口専用モデル

スムーザー(パイプ式)大型
RB-4Z

最大幅10m×高さ6m、業界最大級のワイドタイプ

スムーザー(パイプ式)防爆型
RA-2Es

Zone2(第二類危険箇所)対応の防爆モデル

ジェッター(パイプレス)小型
JT-1/JT-1T

コンパクトで意匠性が高い室内小開口専用モデル

ジェッター(パイプレス)中型
JT-2

コンパクトで幅広い用途に使える中型サイズ



製品の仕様と詳細

注意事項
  • 1.無償保証期間:

    (1)製品引渡し後1年間又は10万回とし、先に到達した方とし ます。

    (2)無償保証期間中又は後で点検・修理した場合でも、保証 期間は延長されません。 修理交換した部品についても同様です。

    2. 無償保証範囲:

    (1)標準仕様書、施工説明書及び取扱説明書に基づく正常 な使用状態で、無償保証期間中に生じた故障、不具合は 無償保証とします。但し、遠隔地や離島への出張修理の場 合は、交通に要する実費を頂く場合もあります。

    (2)無償保証の範囲外であっても、設計上や製造上、施工上 その他明らかに当社の責任により生じた不具合について は無償保証扱いとします。

    (3)無償保証期間中に発生した不具合については、不具合箇 所の交換の範囲で無償とします。

    (4)無償保証期間は、当社が製品を出荷し、製品引渡し(納入) した時点から起算されます。但し、当社が施工を請負った物 件については、施工完了日を起点とします。

    3. 無償保証除外項目:

    (1)顧客の使用上の操作誤りによる故障、製品への損傷。

    (2)顧客の不適当な修理や改造による故障、製品への損傷。

    (3)製品仕様を外れた特殊な環境下(塩害、亜硫酸ガス、酸、 ア ルカリ、オゾン、有害な粉塵 等)での使用による故障、製品 への損傷。

    (4)製品の許容使用範囲を超える状況下(異常な電圧、温度・ 湿度、風圧、過大ノイズ 等) 、 (過度の開閉頻度)での使用 による故障、製品への損傷。

    (5)天災地変(火災、地震、風水害、落雷、凍結等)による故障、 製品への損傷。

    (6)消耗部品の損傷。

    (7)製品の納入(販売)のみで、当社が施工を請負っていない場 合で、施工上の問題と思われるもの。

    (8)特注仕様製品で当社品質部門が品質保証しない製品の 故障、製品への損傷。

    (9)予め使用環境及び使用方法に問題があると、当社より申し 入れしたのにも拘わらず、顧客の要請で出荷した製品及び 施工をした製品の故障、製品への損傷。

    (10)製品引渡し後の、輸送・移動・落下・移設等による故障、 製 品への損傷。

    4. 生産中止後の有償修理期間:

    (1)製品の生産中止後10年間は、有償修理工事及び修理用 部品の受注受付けは可能です。 10年間を超えますと受注受付けできない場合もあります。 生産中止の情報は、当社セールスとサービス等から報じさせ て頂きます。

    5. 輸出製品に関する特例事項:

    (1)海外輸出品については、当社と輸出販売店間で「取引基 本契約書」を取交し、製品保証範囲を規定します。
    「取引基本契約書」を取交していない製品については、製品保証は対象外とします。



スムーザー中型 RX-2/RX-3
パイプ式シートシャッターの施工例/工事実績

  • 自動車整備場の出入口にシートシャッター設置

    自動車整備場の出入口にシートシャッターを設置しました。

  • 工場出入口の故障したシートシャッター交換

    工場の故障したシートシャッターを交換しました。

  • 自動車整備場にパイプ式電動シートシャッター

    自動車整備場の空調効率を上げるため、出入口に開閉速度の早い電動シートシャッターを設置しました。

  • 21年型最新モデル高速シートシャッター(動画有)

    会社の駐車場出入口に高速シートシャッターを設置しました。

  • 工場の出入口に空調管理用シートシャッター

    工場の出入口に空調管理用電動シートシャッターを設置しました。

  • 自動車整備場に電動シートシャッター

    自動車整備場の空調効率を上げるため、出入口に開閉速度の早い電動シートシャッターを設置しました。
