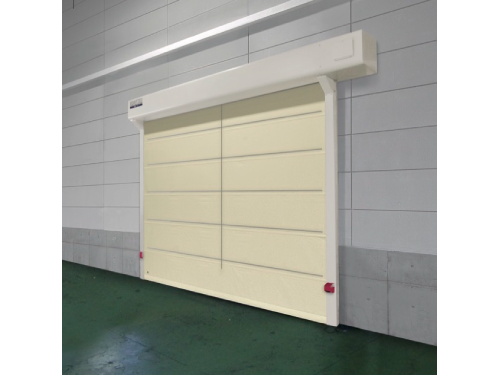

スムーザー防爆型 RA-2Es
パイプ式シートシャッター

防爆指針に準拠した本格的防爆仕様

安全増の構造ではない、防爆指針に基づいた本格的防爆仕様です。帯電防止・不燃シートと新構造の採用により安全性をさらに高めました。化学工場など、防爆区域の間仕切りとして、防爆指針に準拠し、Zone2（旧2種区域）まで使用できます。

スムーザー(パイプ式)防爆型　RA-2Esの特徴

防爆モデル

爆発性ガスが発生する恐れのあるエリア（Zone2 ※）で使用できる防爆シートシャッターです。通常の製品が使用できない化学・製薬工場などの危険場所でもお使いいただけます。

※ Zone2（第二類危険箇所）は、ガスなどの可燃性物質と空気との混合によって生じる爆発性雰囲気が通常運転中に生成する可能性が少なく、生成しても短時間しか持続しない区域のことを指します。
なお、本製品は、粉塵防爆には対応していません。

業界初の帯電防止不燃シート標準装備

静電気を溜めない帯電防止機能を備えた不燃シートを使用しています。
（不燃認定番号：NM-3671）

新開発の電荷瞬間解消構造（特許第5554652号）

シート表面にアースを配置し、シート開閉時に発生する静電気を瞬時に除電します（静電気対策の基準である100V以下に達するまでの時間0秒）。シャッターに静電気を溜めないため、より安全にご利用いただけます。

対応オプションも充実

従来の帯電防止透明シートや帯電防止防虫オレンジシートはもちろん、防爆用の押しボタンやひもスイッチ、不燃シート対応の不燃透明のぞき窓もご用意しました。

　

各種オプション

シート

標準仕様のシートにも安心の防炎機能付きです。標準仕様の他、静電気による埃の付着を防ぐ帯電防止防炎仕様と、防炎よりも炎に強い帯電防止不燃仕様があります。不燃仕様以外は、糸入り透明シートと防虫オレンジシートを選べます。防虫シートは虫が好む波長の光をカットすることで、光に集まるタイプの虫を寄せ付けない仕組みです。

標準防炎仕様	糸入り透明シート 防炎仕様：消防庁登録番号AE-13-1223	防虫オレンジシート 防炎仕様：消防庁登録番号AE-13-1223
帯電防止防炎仕様 （RB-1標準）	糸入り透明シート・帯電防止仕様 防炎仕様：消防庁登録番号AE-13-1223	防虫オレンジシート・帯電防止仕様 防炎仕様：消防庁登録番号AE-13-1223
帯電防止不燃仕様 （RA-2Es標準）	帯電防止・不燃シート 不燃認定番号：NM-3671

シート窓

シートに窓を取り付けることで、反対側の人やフォークリフトの有無が確認でき、衝突事故などを回避できます。窓は透明窓、オレンジ透明窓、不燃透明窓、メッシュ窓をご用意しています。

スイッチ

制御盤に付属の操作パネルとは別に、簡単に手動開閉するためのスイッチをオプションで追加可能です。手袋などでも操作しやすい1点ボタンや紐スイッチがあります。

センサー

シンプルなタイプから高性能タイプまで各種赤外線センサーを使用しての自動開閉も可能です。設置箇所や運用法に応じて電波センサーやレーザーセンサーなども選択可能です。

インターロック

2台のスムーザーで前室を作り、マイコン制御で連携させることで、片方が開いているともう一方は開かないインターロック運転が可能です。外気が入るのを防ぐため、空調効率がさらにアップします。また、オプション基板を追加することによりベルトコンベアや無人搬送車（AGV）等との連動が可能です。

シートシャッター価格

スムーザー　RA-2Es価格例

高速シートシャッター製品一覧

製品の仕様と詳細

注意事項

１．無償保証期間： （1）製品引渡し後1年間又は10万回とし、先に到達した方とし ます。 （2）無償保証期間中又は後で点検・修理した場合でも、保証 期間は延長されません。 修理交換した部品についても同様です。 ２． 無償保証範囲： （1）標準仕様書、施工説明書及び取扱説明書に基づく正常 な使用状態で、無償保証期間中に生じた故障、不具合は 無償保証とします。但し、遠隔地や離島への出張修理の場 合は、交通に要する実費を頂く場合もあります。 （2）無償保証の範囲外であっても、設計上や製造上、施工上 その他明らかに当社の責任により生じた不具合について は無償保証扱いとします。 （3）無償保証期間中に発生した不具合については、不具合箇 所の交換の範囲で無償とします。 （4）無償保証期間は、当社が製品を出荷し、製品引渡し（納入） した時点から起算されます。但し、当社が施工を請負った物 件については、施工完了日を起点とします。 ３． 無償保証除外項目： （1）顧客の使用上の操作誤りによる故障、製品への損傷。 （2）顧客の不適当な修理や改造による故障、製品への損傷。 （3）製品仕様を外れた特殊な環境下(塩害、亜硫酸ガス、酸、 ア ルカリ、オゾン、有害な粉塵 等)での使用による故障、製品 への損傷。 （4）製品の許容使用範囲を超える状況下（異常な電圧、温度・ 湿度、風圧、過大ノイズ 等） 、 （過度の開閉頻度）での使用 による故障、製品への損傷。 （5）天災地変(火災、地震、風水害、落雷、凍結等)による故障、 製品への損傷。 （6）消耗部品の損傷。 （7）製品の納入(販売)のみで、当社が施工を請負っていない場 合で、施工上の問題と思われるもの。 （8）特注仕様製品で当社品質部門が品質保証しない製品の 故障、製品への損傷。 （9）予め使用環境及び使用方法に問題があると、当社より申し 入れしたのにも拘わらず、顧客の要請で出荷した製品及び 施工をした製品の故障、製品への損傷。 （10）製品引渡し後の、輸送・移動・落下・移設等による故障、 製 品への損傷。 ４． 生産中止後の有償修理期間： （1）製品の生産中止後10年間は、有償修理工事及び修理用 部品の受注受付けは可能です。 10年間を超えますと受注受付けできない場合もあります。 生産中止の情報は、当社セールスとサービス等から報じさせ て頂きます。 ５． 輸出製品に関する特例事項： （1）海外輸出品については、当社と輸出販売店間で「取引基 本契約書」を取交し、製品保証範囲を規定します。 「取引基本契約書」を取交していない製品については、製品保証は対象外とします。
