ケムストップⅡ［不燃シート製 防煙たれ壁］
火災時に防煙区画を構成する防煙壁は、建築基準法により不燃材料で作ることが求められているため、現在はガラス製の防煙垂れ壁が広く普及しています。しかし、東日本大震災や熊本地震などにおいて、ガラス製の防煙垂れ壁が破損・落下することによる被害が多数発生したため、防煙垂れ壁に耐震性が求められるようになりました。
災害時の安心安全を追求。“軽量で割れない” 不燃シート防煙たれ壁
「軽い・割れない・飛散しない」災害時の安心安全を追求し、従来の垂れ壁が抱える問題を解決しました。高透明感の生地を導入した「ケムストップ II」は、商業施設やオフィスなどに必要な防煙区画に 安心の設備をご提案します。
新設や既存垂れ壁の入替えなどに合せ、３つの形状をラインアップ。 両端よりテンションを与え製品下部の枠材をなくし、１シートで長尺対応の「テンション型」。意匠性に優れた細いフレーム枠で１ユニットをパネル化した「スリムパネル型」(新登場)。 強度重視のフレーム枠の「パワーパネル型」。パネルユニットは共にＬ字型にも対応可能な汎用性の高い仕様になっています。
不燃シート・バリエーションは、高透明タイプ、透明タイプ、半透明タイプ、サインタイプなど を豊富に用意。
ケムストップⅡ 製品特性
【不燃性】グラスファイバーを使用した国土交通大臣認定の不燃材なので、火災時に優れた耐久性を発揮し安全です。
【軽量】ガラスと比べると、重量は約10分の1（※テンション型の場合）。万が一、落下した場合の危険性を低減します。
【簡単施工】持ち運びや取り回しが容易で施工が簡単。取付けは新設を問わず、柔軟な対応が可能です。
【シート種類】透明・半透明・インクジェットシートなど、豊富なバリエーションの中から選択できます。
■パワーパネル型
【ケムストップⅡ パネル型について】
パネル型の特徴は、１パネルのサイズがW2000×H500mmを標準としており、強度を重視したフレームデザインとなっております。シートパネルは出荷時に組み込んでから出荷致しますので、現場での作業も効率的にスピーディーに取付が可能となっております。対応間口は500mm～となっております。対応高さは250mm～800mm。天井部分にレール形材をビス止めし、パネル型のユニットを取り付けるだけの簡単施工ですので、距離が長い防煙たれ壁などにもおすすめです。
■スリムパネル型
【ケムストップⅡ スリムパネル型について】
スリムパネル型は、1パネルのサイズがパネル型と同様のW2000×H500mmを標準としておりますが中間サポート材がないため見た目もスッキリと空間の圧迫感を最小限に留める事ができます。又、アルミ形材も細いフレームですのでデザイン性にも優れております。シートはパネル型と同様に、工場から出荷の段階で組込み出荷致しますので、現場ではレール形材をビス止めして、パネルを取り付けるだけの簡単施工となっております。
■テンション型
【ケムストップⅡ テンション型について】
下枠と縦枠を無くしたスッキリとしたデザイン性で、両端部からシートにテンション（張り）をかける仕組みとなっております。1枚のシートでロングスパンの施工が可能です。（15mを超える場合は連装仕様となります）対応高さは250mm～800mm。シート下部には生地ゆれ防止のワイヤーが入っております。（8ｍを超える場合）
ケムストップⅡ 製品価格表
ケムストップⅡ【パワーパネル型】 製品価格表
■パワーパネル型 【半透明タイプ】（TP-V058）
| 横幅 ＼ 高さ | H 300mm | H 500mm | H 800mm |
| 2,000mm | 税込26,070円 （税抜23,700円） | 税込28,490円 （税抜25,900円） | 税込32,560円 （税抜29,600円） |
| 4,000mm | 税込46,420円 （税抜42,200円） | 税込51,260円 （税抜46,600円） | 税込59,290円 （税抜53,900円） |
| 6,000mm | 税込67,650円 （税抜61,500円） | 税込74,910円 （税抜68,100円） | 税込86,900円 （税抜79,000円） |
| 8,000mm | 税込88,110円 （税抜80,100円） | 税込97,680円 （税抜88,800円） | 税込113,630円 （税抜103,300円） |
| 10,000mm | 税込112,200円 （税抜102,000円） | 税込124,190円 （税抜112,900円） | 税込144,100円 （税抜131,000円） |
| 12,000mm | 税込132,550円 （税抜120,500円） | 税込146,960円 （税抜133,600円） | 税込170,830円 （税抜155,300円） |
| 14,000mm | 税込153,890円 （税抜139,900円） | 税込170,610円 （税抜155,100円） | 税込198,440円 （税抜180,400円） |
| 16,000mm | 税込174,240円 （税抜158,400円） | 税込193,380円 （税抜175,800円） | 税込225,170円 （税抜204,700円） |
■パワーパネル型 【透明タイプ】（ TP-CSβ090）
| 横幅 ＼ 高さ | H 300mm | H 500mm | H 800mm |
| 2,000mm | 税込42,680円 （税抜38,800円） | 税込52,910円 （税抜48,100円） | 税込82,390円 （税抜74,900円） |
| 4,000mm | 税込79,750円 （税抜72,500円） | 税込100,100円 （税抜91,000円） | 税込159,170円 （税抜144,700円） |
| 6,000mm | 税込117,700円 （税抜107,000円） | 税込148,170円 （税抜134,700円） | 税込236,720円 （税抜215,200円） |
| 8,000mm | 税込154,660円 （税抜140,600円） | 税込195,360円 （税抜177,600円） | 税込313,500円 （税抜285,000円） |
| 10,000mm | 税込195,470円 （税抜177,700円） | 税込246,290円 （税抜223,900円） | 税込393,910円 （税抜358,100円） |
| 12,000mm | 税込232,540円 （税抜211,400円） | 税込293,480円 （税抜266,800円） | 税込470,690円 （税抜427,900円） |
| 14,000mm | 税込270,490円 （税抜245,900円） | 税込341,660円 （税抜310,600円） | 税込548,350円 （税抜498,500円） |
| 16,000mm | 税込307,450円 （税抜279,500円） | 税込388,740円 （税抜353,400円） | 税込625,020円 （税抜568,200円） |
■パワーパネル型 オプション
| 耐震シート（シルバー） | H 300mm | H 500mm | H 800mm |
| 1セット（2枚） | 税込9,570円 （税抜8,700円） | 税込10,780円 （税抜9,800円） | 税込13,750円 （税抜12,500円） |
| パネルジョイントケース | H 300mm | H 500mm | H 800mm |

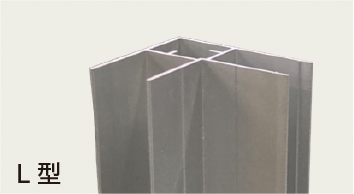

| Ｌ型 | 税込3,300円 （税抜3,000円） | 税込3,960円 （税抜3,600円） | 税込5,500円 （税抜5,000円） |

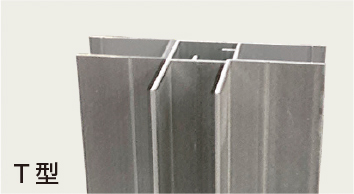

| Ｔ型 | 税込3,960円 （税抜3,600円） | 税込4,400円 （税抜4,000円） | 税込5,610円 （税抜5,100円） |

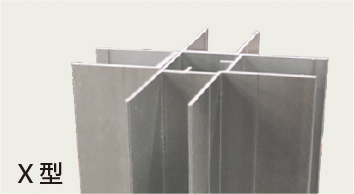

| Ｘ型 | 税込5,500円 （税抜5,000円） | 税込5,940円 （税抜5,400円） | 税込7,150円 （税抜6,500円） |
- 最小間口は500㎜です（価格は2,000mmと同じ）。
- サイズW16,000mm以上は別途お見積り致します。
- インクジェットシート(TP-IJ101）は別途お見積りとなります。
ケムストップⅡ【スリムパネル型】 製品価格表
■スリムパネル型 【半透明タイプ】（TP-V058）
| 横幅 ＼ 高さ | H 300mm | H 500mm | H 600mm | H 800mm |
| 1,500mm | 税込19,250円 （税抜17,500円） | 税込21,120円 （税抜19,200円） | 税込25,300円 （税抜23,000円） | 税込35,860円 （税抜32,600円） |
| 3,000mm | 税込31,680円 （税抜28,800円） | 税込34,760円 （税抜31,600円） | 税込41,690円 （税抜37,900円） | 税込59,070円 （税抜53,700円） |
| 4,500mm | 税込43,780円 （税抜39,800円） | 税込48,070円 （税抜43,700円） | 税込57,640円 （税抜52,400円） | 税込81,620円 （税抜74,200円） |
| 6,000mm | 税込46,530円 （税抜42,300円） | 税込52,030円 （税抜47,300円） | 税込62,480円 （税抜56,800円） | 税込88,550円 （税抜80,500円） |
| 7,500mm | 税込60,060円 （税抜54,600円） | 税込66,000円 （税抜60,000円） | 税込79,090円 （税抜71,900円） | 税込112,090円 （税抜101,900円） |
| 9,000mm | 税込72,600円 （税抜66,000円） | 税込79,860円 （税抜72,600円） | 税込95,810円 （税抜87,100円） | 税込135,630円 （税抜123,300円） |
| 10,500mm | 税込85,250円 （税抜77,500円） | 税込93,720円 （税抜85,200円） | 税込112,420円 （税抜102,200円） | 税込166,320円 （税抜151,200円） |
| 12,000mm | 税込89,760円 （税抜81,600円） | 税込100,760円 （税抜91,600円） | 税込121,000円 （税抜110,000円） | 税込171,380円 （税抜155,800円） |
| 13,500mm | 税込104,390円 （税抜94,900円） | 税込114,730円 （税抜104,300円） | 税込137,610円 （税抜125,100円） | 税込194,920円 （税抜177,200円） |
| 15,000mm | 税込116,930円 （税抜106,300円） | 税込128,590円 （税抜116,900円） | 税込154,220円 （税抜140,200円） | 税込236,940円 （税抜215,400円） |
■スリムパネル型 【透明タイプ】（TP-CSβ090）
| 横幅 ＼ 高さ | H 300mm | H 500mm | H 600mm | H 800mm |
| 1,500mm | 税込29,810円 （税抜27,100円） | 税込35,420円 （税抜32,200円） | 税込42,460円 （税抜38,600円） | 税込60,060円 （税抜54,600円） |
| 3,000mm | 税込52,030円 （税抜47,300円） | 税込63,250円 （税抜57,500円） | 税込75,900円 （税抜69,000円） | 税込107,470円 （税抜97,700円） |
| 4,500mm | 税込73,920円 （税抜67,200円） | 税込90,750円 （税抜82,500円） | 税込108,900円 （税抜99,000円） | 税込154,220円 （税抜140,200円） |
| 6,000mm | 税込85,910円 （税抜78,100円） | 税込109,340円 （税抜99,400円） | 税込131,230円 （税抜119,300円） | 税込185,900円 （税抜169,000円） |
| 7,500mm | 税込108,460円 （税抜98,600円） | 税込137,500円 （税抜125,000円） | 税込165,000円 （税抜150,000円） | 税込233,750円 （税抜212,500円） |
| 9,000mm | 税込130,900円 （税抜119,000円） | 税込165,550円 （税抜150,500円） | 税込198,660円 （税抜180,600円） | 税込321,200円 （税抜292,000円） |
| 10,500mm | 税込153,340円 （税抜139,400円） | 税込193,710円 （税抜176,100円） | 税込232,430円 （税抜211,300円） | 税込359,920円 （税抜327,200円） |
| 12,000mm | 税込168,410円 （税抜153,100円） | 税込215,270円 （税抜195,700円） | 税込258,390円 （税抜234,900円） | 税込365,970円 （税抜332,700円） |
| 13,500mm | 税込190,960円 （税抜173,600円） | 税込243,430円 （税抜221,300円） | 税込292,050円 （税抜265,500円） | 税込462,220円 （税抜420,200円） |
| 15,000mm | 税込213,400円 （税抜194,000円） | 税込271,480円 （税抜246,800円） | 税込325,820円 （税抜296,200円） | 税込531,960円 （税抜483,600円） |
■スリムパネル型 オプション
| 耐震シート（シルバー色） | H 300mm | H 500mm | H 800mm |
| 1セット（2枚） | 税込9,570円 （税抜8,700円） | 税込10,780円 （税抜9,800円） | 税込13,750円 （税抜12,500円） |
| パネルジョイントケース | H 300mm | H 500mm | H 800mm |
| Ｌ型 | 税込3,300円 （税抜3,000円） | 税込3,960円 （税抜3,600円） | 税込5,500円 （税抜5,000円） |
| Ｔ型 | 税込3,960円 （税抜3,600円） | 税込4,400円 （税抜4,000円） | 税込5,610円 （税抜5,100円） |
| Ｘ型 | 税込5,500円 （税抜5,000円） | 税込5,940円 （税抜5,400円） | 税込7,150円 （税抜6,500円） |
- 最小間口は500㎜です（価格は1,500mmと同じ）。
- サイズW15,000mm以上は別途お見積り致します。
- インクジェットシート(TP-IJ101）は別途お見積りとなります。
ケムストップⅡ【テンション型】 製品価格表
■テンション型 【半透明タイプ】（TP-V058）
| 横幅 ＼ 高さ | H 310mm | H 510mm | H 810mm |
| 1,000mm | 税込27,390円 （税抜24,900円） | 税込32,230円 （税抜29,300円） | 税込37,950円 （税抜34,500円） |
| 2,000mm | 税込31,240円 （税抜28,400円） | 税込36,740円 （税抜33,400円） | 税込46,860円 （税抜42,600円） |
| 3,000mm | 税込35,090円 （税抜31,900円） | 税込41,140円 （税抜37,400円） | 税込54,450円 （税抜49,500円） |
| 4,000mm | 税込40,590円 （税抜36,900円） | 税込47,300円 （税抜43,000円） | 税込63,580円 （税抜57,800円） |
| 5,000mm | 税込46,970円 （税抜42,700円） | 税込54,230円 （税抜49,300円） | 税込73,590円 （税抜66,900円） |
| 6,000mm | 税込52,470円 （税抜47,700円） | 税込60,390円 （税抜54,900円） | 税込82,940円 （税抜75,400円） |
| 7,000mm | 税込57,970円 （税抜52,700円） | 税込66,550円 （税抜60,500円） | 税込92,180円 （税抜83,800円） |
| 8,000mm | 税込63,470円 （税抜57,700円） | 税込72,600円 （税抜66,000円） | 税込101,310円 （税抜92,100円） |
| 9,000mm | 税込78,320円 （税抜71,200円） | 税込88,110円 （税抜80,100円） | 税込108,790円 （税抜98,900円） |
| 10,000mm | 税込84,700円 （税抜77,000円） | 税込95,040円 （税抜86,400円） | 税込117,590円 （税抜106,900円） |
| 11,000mm | 税込91,080円 （税抜82,800円） | 税込102,080円 （税抜92,800円） | 税込126,500円 （税抜115,000円） |
| 12,000mm | 税込97,350円 （税抜88,500円） | 税込109,010円 （税抜99,100円） | 税込135,190円 （税抜122,900円） |
| 13,000mm | 税込104,390円 （税抜94,900円） | 税込116,710円 （税抜106,100円） | 税込144,760円 （税抜131,600円） |
| 14,000mm | 税込110,660円 （税抜100,600円） | 税込123,640円 （税抜112,400円） | 税込153,560円 （税抜139,600円） |
| 15,000mm | 税込117,040円 （税抜106,400円） | 税込130,460円 （税抜118,600円） | 税込162,360円 （税抜147,600円） |
■テンション型 【透明タイプ】（ TP-CSβ090 ）
| 横幅 ＼ 高さ | H 310mm | H 510mm | H 810mm |
| 1,000mm | 税込31,680円 （税抜28,800円） | 税込40,480円 （税抜36,800円） | 税込57,970円 （税抜52,700円） |
| 2,000mm | 税込43,560円 （税抜39,600円） | 税込56,980円 （税抜51,800円） | 税込88,660円 （税抜80,600円） |
| 3,000mm | 税込55,440円 （税抜50,400円） | 税込73,590円 （税抜66,900円） | 税込119,130円 （税抜108,300円） |
| 4,000mm | 税込67,320円 （税抜61,200円） | 税込90,090円 （税抜81,900円） | 税込149,490円 （税抜135,900円） |
| 5,000mm | 税込80,080円 （税抜72,800円） | 税込107,360円 （税抜97,600円） | 税込180,730円 （税抜164,300円） |
| 6,000mm | 税込91,960円 （税抜83,600円） | 税込123,970円 （税抜112,700円） | 税込211,200円 （税抜192,000円） |
| 7,000mm | 税込103,840円 （税抜94,400円） | 税込140,470円 （税抜127,700円） | 税込241,560円 （税抜219,600円） |
| 8,000mm | 税込115,720円 （税抜105,200円） | 税込156,970円 （税抜142,700円） | 税込272,030円 （税抜247,300円） |
| 9,000mm | 税込140,470円 （税抜127,700円） | 税込186,450円 （税抜169,500円） | 税込316,690円 （税抜287,900円） |
| 10,000mm | 税込152,460円 （税抜138,600円） | 税込203,060円 （税抜184,600円） | 税込347,270円 （税抜315,700円） |
| 11,000mm | 税込164,450円 （税抜149,500円） | 税込219,670円 （税抜199,700円） | 税込377,740円 （税抜343,400円） |
| 12,000mm | 税込176,330円 （税抜160,300円） | 税込236,170円 （税抜214,700円） | 税込408,100円 （税抜371,000円） |
| 13,000mm | 税込188,980円 （税抜171,800円） | 税込253,550円 （税抜230,500円） | 税込439,340円 （税抜399,400円） |
| 14,000mm | 税込200,860円 （税抜182,600円） | 税込270,050円 （税抜245,500円） | 税込469,700円 （税抜427,000円） |
| 15,000mm | 税込212,740円 （税抜193,400円） | 税込286,550円 （税抜260,500円） | 税込500,060円 （税抜454,600円） |
| 16,000mm | 税込224,620円 （税抜204,200円） | 税込303,050円 （税抜275,500円） | 税込530,530円 （税抜482,300円） |
- 最小間口は500mmです（価格は1,000mmと同じ）。
- サイズW16,000m以上は別途お見積り致します。
- インクジェットシート(TP-IJ101）は別途お見積りとなります。
- W9,000mm 以上は生地下部に揺れ防止のワイヤーが入ります。
