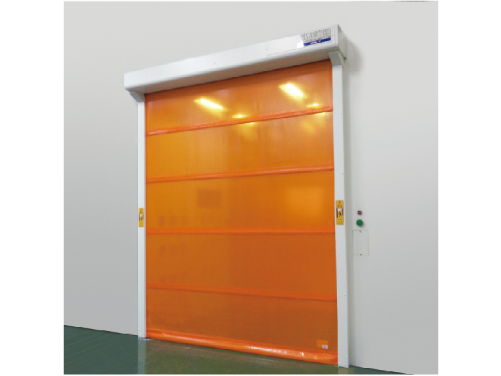

スムーザー小型 RB-1/RB-1Ta
パイプ式シートシャッター

省スペース・高気密のコンパクトシートシャッター

コンパクトな本体納まりで開口を最大限に活用できます。高い気密性に水切り仕様やバックアップ電源対応など機能も充実。食品工場などに最適です。RB-1は屋内専用、RB-1Taは屋内外兼用タイプです。

スムーザー小型 RB-1/RB-1Ta の特徴

有効開口を最大化するコンパクト設計

両サイドのメンテナンススペースを小さくし、より広く開口を取れるようにしました。コンパクトなシャッターボックスで、有効開口をより広く確保できます。制御盤をシャッターボックスに内蔵し(RB-1)、さらに設置スペースを節約できます。点検時は本体ボックス前面からの作業が可能です。

接触時にパイプが無理なく外れる「フラップシステム」

万が一の接触時にはパイプが無理なく外れ、レールやシートの損害を最小限にします。また、下段シートに内蔵したクッション材が接触による衝撃を緩和します。

業界初の水切り仕様【特許取得】※オプション

開放時にシート下端から落下するしずく量を従来品比1/10に低減しました。水を扱う食品工場等の衛生環境を改善します。メンテナンス交換も容易で衛生的です。

高気密仕様により、高い省エネ・防虫・防塵効果を発揮（※オプション）

RB-1シリーズは、パイプ式ながら従来品比で10倍のJIS企画「A-3等級」相当の気密性能を実現しました。機密ガスケットにより密閉度を高めた構造で防虫・防塵・省エネ効果を発揮します。

停電時も安心のバックアップ電源内蔵（※オプション）

業界唯一のバックアップ電源内蔵で、地震や火災による停電時にもシートを開放することができます。停電によりシャッターが動かず、内部に閉じ込められる危険を防げるので安心です。停電時のシート開閉は4タイプから選択可能です。

タイプ	操作
1.手動	ボタン操作による開閉。動作2回目は復旧まで全開保持。
2.手動+外部信号	手動タイプ+外部信号で自動全開（手動開閉は2回、外部信号は1回まで）
3.自動	停電による機能停止を感知して自動全開。その後復旧まで全開保持。
4.自動+外部信号	自動タイプ+外部信号で自動全開

RB-1　納まり図

RB-1Ta　納まり図

各種オプション

シート

標準仕様のシートにも安心の防炎機能付きです。標準仕様の他、静電気による埃の付着を防ぐ帯電防止防炎仕様と、防炎よりも炎に強い帯電防止不燃仕様があります。不燃仕様以外は、糸入り透明シートと防虫オレンジシートを選べます。防虫シートは虫が好む波長の光をカットすることで、光に集まるタイプの虫を寄せ付けない仕組みです。

標準防炎仕様	糸入り透明シート 防炎仕様：消防庁登録番号AE-13-1223	防虫オレンジシート 防炎仕様：消防庁登録番号AE-13-1223
帯電防止防炎仕様 （RB-1標準）	糸入り透明シート・帯電防止仕様 防炎仕様：消防庁登録番号AE-13-1223	防虫オレンジシート・帯電防止仕様 防炎仕様：消防庁登録番号AE-13-1223
帯電防止不燃仕様 （RA-2Es標準）	帯電防止・不燃シート 不燃認定番号：NM-3671
防音仕様	【KN-800 採光】　【KN-1100 採光】 1000Hzの周波数帯域で12.3dB～15.1dBの遮音効果	※W2300までの場合H3000まで、 　W2500までの場合H2500まで、 　W3000までの場合H1600まで製作可能。

シート窓

シートに窓を取り付けることで、反対側の人やフォークリフトの有無が確認でき、衝突事故などを回避できます。窓は透明窓、オレンジ透明窓、不燃透明窓、メッシュ窓をご用意しています。

スイッチ

制御盤に付属の操作パネルとは別に、簡単に手動開閉するためのスイッチをオプションで追加可能です。遠隔操作が可能なリモコンや、手袋などでも操作しやすい1点ボタンや紐スイッチがあります。

センサー

シンプルなタイプから高性能タイプまで各種赤外線センサーを使用しての自動開閉も可能です。設置箇所や運用法に応じて電波センサーやレーザーセンサーなども選択可能です。

インターロック

2台のスムーザーで前室を作り、マイコン制御で連携させることで、片方が開いているともう一方は開かないインターロック運転が可能です。外気が入るのを防ぐため、空調効率がさらにアップします。また、オプション基板を追加することによりベルトコンベアや無人搬送車（AGV）等との連動が可能です。

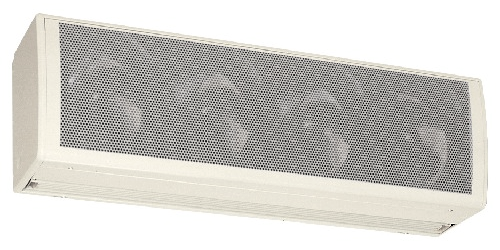

エアーカーテン併用

開口部全面に強力な噴流で風のカーテンを作る「エアーカーテン」と組み合わせることで、シートシャッターの機能性はさらに効果的になります。空気の流出量を抑えることで省エネ効果がアップし、空気中の虫や埃の侵入もシャットアウトします。

シートシャッター開閉動画

スムーザー大型 RB-4Z（W6800 x H3000）2台

　

製品の仕様と詳細

注意事項

１．無償保証期間： （1）製品引渡し後1年間又は10万回とし、先に到達した方とし ます。 （2）無償保証期間中又は後で点検・修理した場合でも、保証 期間は延長されません。 修理交換した部品についても同様です。 ２． 無償保証範囲： （1）標準仕様書、施工説明書及び取扱説明書に基づく正常 な使用状態で、無償保証期間中に生じた故障、不具合は 無償保証とします。但し、遠隔地や離島への出張修理の場 合は、交通に要する実費を頂く場合もあります。 （2）無償保証の範囲外であっても、設計上や製造上、施工上 その他明らかに当社の責任により生じた不具合について は無償保証扱いとします。 （3）無償保証期間中に発生した不具合については、不具合箇 所の交換の範囲で無償とします。 （4）無償保証期間は、当社が製品を出荷し、製品引渡し（納入） した時点から起算されます。但し、当社が施工を請負った物 件については、施工完了日を起点とします。 ３． 無償保証除外項目： （1）顧客の使用上の操作誤りによる故障、製品への損傷。 （2）顧客の不適当な修理や改造による故障、製品への損傷。 （3）製品仕様を外れた特殊な環境下(塩害、亜硫酸ガス、酸、 ア ルカリ、オゾン、有害な粉塵 等)での使用による故障、製品 への損傷。 （4）製品の許容使用範囲を超える状況下（異常な電圧、温度・ 湿度、風圧、過大ノイズ 等） 、 （過度の開閉頻度）での使用 による故障、製品への損傷。 （5）天災地変(火災、地震、風水害、落雷、凍結等)による故障、 製品への損傷。 （6）消耗部品の損傷。 （7）製品の納入(販売)のみで、当社が施工を請負っていない場 合で、施工上の問題と思われるもの。 （8）特注仕様製品で当社品質部門が品質保証しない製品の 故障、製品への損傷。 （9）予め使用環境及び使用方法に問題があると、当社より申し 入れしたのにも拘わらず、顧客の要請で出荷した製品及び 施工をした製品の故障、製品への損傷。 （10）製品引渡し後の、輸送・移動・落下・移設等による故障、 製 品への損傷。 ４． 生産中止後の有償修理期間： （1）製品の生産中止後10年間は、有償修理工事及び修理用 部品の受注受付けは可能です。 10年間を超えますと受注受付けできない場合もあります。 生産中止の情報は、当社セールスとサービス等から報じさせ て頂きます。 ５． 輸出製品に関する特例事項： （1）海外輸出品については、当社と輸出販売店間で「取引基 本契約書」を取交し、製品保証範囲を規定します。 「取引基本契約書」を取交していない製品については、製品保証は対象外とします。
