高速シートシャッター（パイプ式）

スムーザー大型 RB-4Z
パイプ式シートシャッター

2,753,000円～（参考価格）

有効開口幅	W6,050～10,000mm
有効開口高	H2,000～6,000mm
電源	3相AC 200V 7A
開閉速度	上昇時：0.6m/s（6m 下降時：0.5m/s （※最高速度）
設置場所	屋内外兼用物流施設、食品工場、化学薬品工場

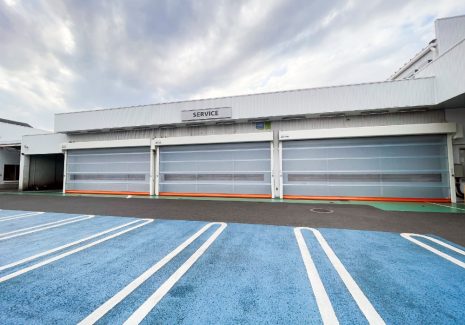

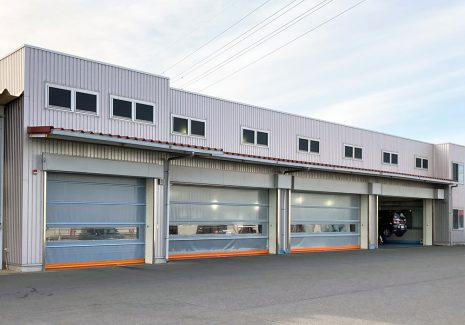

業界最大級の最大60㎡の大開口に対応

大型車両も通行できる超大型タイプで、工場や倉庫などに最適です。業界トップクラスの耐風性能を持ち、調整時に高所作業が不要です。

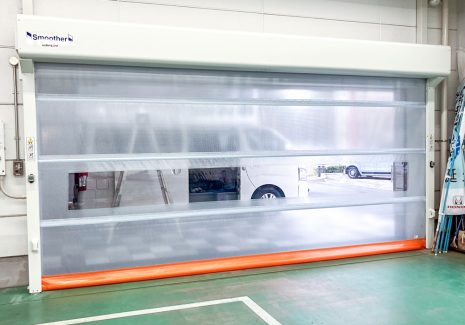

スムーザー(パイプ式)大型　RB-4Zの特徴

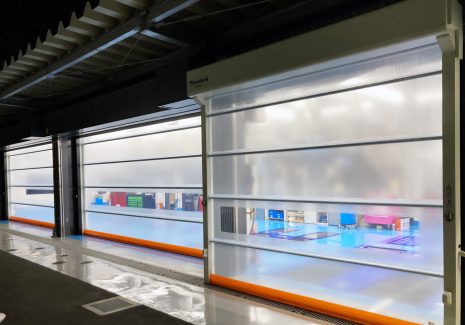

業界最大級の超大型サイズ対応

トラックなどの大型車両がスムーズに通行できる有効開口幅10m×高さ6mまで製作可能です。特に負担のかかる駆動部を中心に耐久性を向上しました。

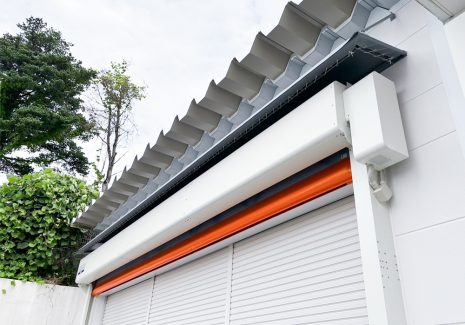

業界トップクラスの耐風性能

パイプに取り付けたシート両端部のローラーにより、強風時でもらくらく開閉。ワイドタイプとしては業界トップクラスとなる全閉時耐風圧33.5m/秒（風速換算値）の高い耐風性能を実現しました（※有効開口W6050mmの場合）。

高所作業いらずの安全設計

超大型機種だからこそ、制御盤に非常停止ボタン（プッシュロック・ターンリセット型）を標準装備し、万が一の時にも安心です。また、エンコーダー制御の採用で上下限停止位置をはじめとする機能設定が盤面上で完結するので、設定のための高所作業は必要ありません。

シート部分交換

破損したシート下部（下段2段目まで）を部分交換できます。大開口の場合も高所作業車を使わずに済むため安全に修理でき、修理費用と時間も大幅削減できます。

停電時も安心のバックアップ電源内蔵（※オプション）

業界唯一のバックアップ電源内蔵で、地震や火災による停電時にもシートを開放することができます。停電によりシャッターが動かず、内部に閉じ込められる危険を防げるので安心です。停電時のシート開閉は4タイプから選択可能です。

タイプ	操作
1.手動	ボタン操作による開閉。動作2回目は復旧まで全開保持。
2.手動+外部信号	手動タイプ+外部信号で自動全開（手動開閉は2回、外部信号は1回まで）
3.自動	停電による機能停止を感知して自動全開。その後復旧まで全開保持。
4.自動+外部信号	自動タイプ+外部信号で自動全開

RB-4Z　納まり図

各種オプション

シート

標準仕様のシートにも安心の防炎機能付きです。標準仕様の他、静電気による埃の付着を防ぐ帯電防止防炎仕様と、防炎よりも炎に強い帯電防止不燃仕様があります。不燃仕様以外は、糸入り透明シートと防虫オレンジシートを選べます。防虫シートは虫が好む波長の光をカットすることで、光に集まるタイプの虫を寄せ付けない仕組みです。

シート窓

シートに窓を取り付けることで、反対側の人やフォークリフトの有無が確認でき、衝突事故などを回避できます。窓は透明窓、オレンジ透明窓、不燃透明窓、メッシュ窓をご用意しています。

スイッチ

制御盤に付属の操作パネルとは別に、簡単に手動開閉するためのスイッチをオプションで追加可能です。遠隔操作が可能なリモコンや、手袋などでも操作しやすい1点ボタンや紐スイッチがあります。

センサー

シンプルなタイプから高性能タイプまで各種赤外線センサーを使用しての自動開閉も可能です。設置箇所や運用法に応じて電波センサーやレーザーセンサーなども選択可能です。

インターロック

2台のスムーザーで前室を作り、マイコン制御で連携させることで、片方が開いているともう一方は開かないインターロック運転が可能です。外気が入るのを防ぐため、空調効率がさらにアップします。また、オプション基板を追加することによりベルトコンベアや無人搬送車（AGV）等との連動が可能です。

エアーカーテン併用

開口部全面に強力な噴流で風のカーテンを作る「エアーカーテン」と組み合わせることで、シートシャッターの機能性はさらに効果的になります。空気の流出量を抑えることで省エネ効果がアップし、空気中の虫や埃の侵入もシャットアウトします。

シートシャッター開閉動画

スムーザー大型 RB-4Z（W6800 x H3000）2台

シートシャッター価格

スムーザー大型タイプ RB-4Z　価格例

■最小サイズ（有効開口 6,050mm x 2,000mm）

税込 ¥2,753,000-（材工共）

防虫オレンジシート（標準）
透明シート長窓（標準）
- 6050mm x 400mm
光電管センサー（標準）
赤外線センサー（オプション）
- OA-4700 Assy：内外各1個
1点押ボタンスイッチ（オプション）
- WBSTT221ON Assy：内外各1個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。

■最大サイズ（有効開口 10,000mm x 6,000mm）

税込 ¥3,630,000-（材工共）

防虫オレンジシート（標準）
透明シート長窓（標準）
- 9200mm x 400mm
光電管センサー（標準）
赤外線センサー（オプション）
- OA-6500S Assy：内外各2個
1点押ボタンスイッチ（オプション）
- WBSTT221ON Assy：内外各2個

※価格は仕様・施工条件等により異なります。
※運送費(チャーター便)込み。
※1次側電源工事、塞ぎ工事は別途と致します。

高速シートシャッター製品一覧

スムーザー（パイプ式）小型
RB-1/RB-1a

コンパクトで開口を広く取れる室内小開口専用モデル

スムーザー（パイプ式）中型
RX-2/RX-3

耐風性が高く屋内外で使える中型サイズ

スムーザー（パイプ式）防爆型
RA-2Es

Zone2（第二類危険箇所）対応の防爆モデル

ジェッター（パイプレス）小型
JT-1/JT-1T

コンパクトで意匠性が高い室内小開口専用モデル

ジェッター（パイプレス）中型
JT-2

コンパクトで幅広い用途に使える中型サイズ

製品の仕様と詳細

注意事項

１．無償保証期間：

（1）製品引渡し後1年間又は10万回とし、先に到達した方とします。

（2）無償保証期間中又は後で点検・修理した場合でも、保証期間は延長されません。修理交換した部品についても同様です。

２．無償保証範囲：

（1）標準仕様書、施工説明書及び取扱説明書に基づく正常な使用状態で、無償保証期間中に生じた故障、不具合は無償保証とします。但し、遠隔地や離島への出張修理の場合は、交通に要する実費を頂く場合もあります。

（2）無償保証の範囲外であっても、設計上や製造上、施工上その他明らかに当社の責任により生じた不具合については無償保証扱いとします。

（3）無償保証期間中に発生した不具合については、不具合箇所の交換の範囲で無償とします。

（4）無償保証期間は、当社が製品を出荷し、製品引渡し（納入）した時点から起算されます。但し、当社が施工を請負った物件については、施工完了日を起点とします。

３．無償保証除外項目：

（1）顧客の使用上の操作誤りによる故障、製品への損傷。

（2）顧客の不適当な修理や改造による故障、製品への損傷。

（3）製品仕様を外れた特殊な環境下(塩害、亜硫酸ガス、酸、アルカリ、オゾン、有害な粉塵等)での使用による故障、製品への損傷。

（4）製品の許容使用範囲を超える状況下（異常な電圧、温度・湿度、風圧、過大ノイズ等）、（過度の開閉頻度）での使用による故障、製品への損傷。

（5）天災地変(火災、地震、風水害、落雷、凍結等)による故障、製品への損傷。

（6）消耗部品の損傷。

（7）製品の納入(販売)のみで、当社が施工を請負っていない場合で、施工上の問題と思われるもの。

（8）特注仕様製品で当社品質部門が品質保証しない製品の故障、製品への損傷。

（9）予め使用環境及び使用方法に問題があると、当社より申し入れしたのにも拘わらず、顧客の要請で出荷した製品及び施工をした製品の故障、製品への損傷。

（10）製品引渡し後の、輸送・移動・落下・移設等による故障、製品への損傷。

４．生産中止後の有償修理期間：

（1）製品の生産中止後10年間は、有償修理工事及び修理用部品の受注受付けは可能です。 10年間を超えますと受注受付けできない場合もあります。生産中止の情報は、当社セールスとサービス等から報じさせて頂きます。

５．輸出製品に関する特例事項：

（1）海外輸出品については、当社と輸出販売店間で「取引基本契約書」を取交し、製品保証範囲を規定します。
「取引基本契約書」を取交していない製品については、製品保証は対象外とします。
