D40レール【ステンレス】

外部や水廻り、食料品や医療品等の工場にステンレス(SUS304)レール

●外部や水廻りに使用出来る大型カーテンレールです。
●食料品、医薬品等の作業場、精密機械などのクリーンルーム、農業や畜産、水産の現場、コンピューター・サーバールーム(ウィスカ対策)での間仕切シートの吊下げに。
●D40レール〈ステンレス〉は、耐食・耐錆・耐摩耗性に優れたオールステンレスレールです。部品も金属部は全てステンレスです

通常価格から20%OFF!!

D40レール【ステンレス】価格表

品番長さ重量価格
25L20-SU2.00ｍ2.03kg税込 14,300円
（税抜 13,000円）
税込 11,440円
25L30-SU3.00ｍ3.05kg税込 21,450円
（税抜 19,500円）
税込 17,160円
25L40-SU4.00ｍ4.06kg税込 28,600円
（税抜 26,000円）
税込 22,880円

D40カーブレール【ステンレス】価格表

品番寸法（mm）重量価格
25L02-SU800x800x530R1.30kg税込 24,750円
（税抜 22,500円）
税込 19,800円
D40カーブレール寸法図（mm）

D40ブラケット取付間隔とカーテン適正重量表

D40取付寸法図（㎜）

D40・TOPカバー【ホワイト】

通常価格から20%OFF!!

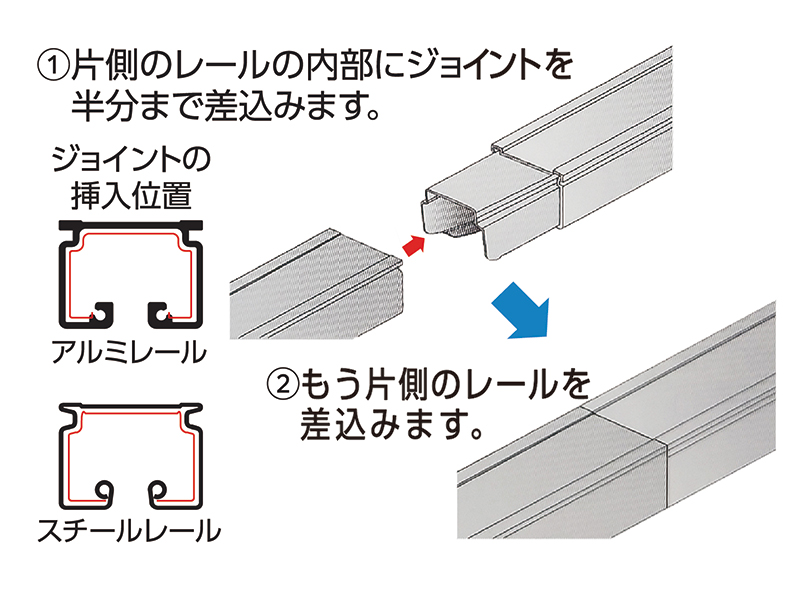

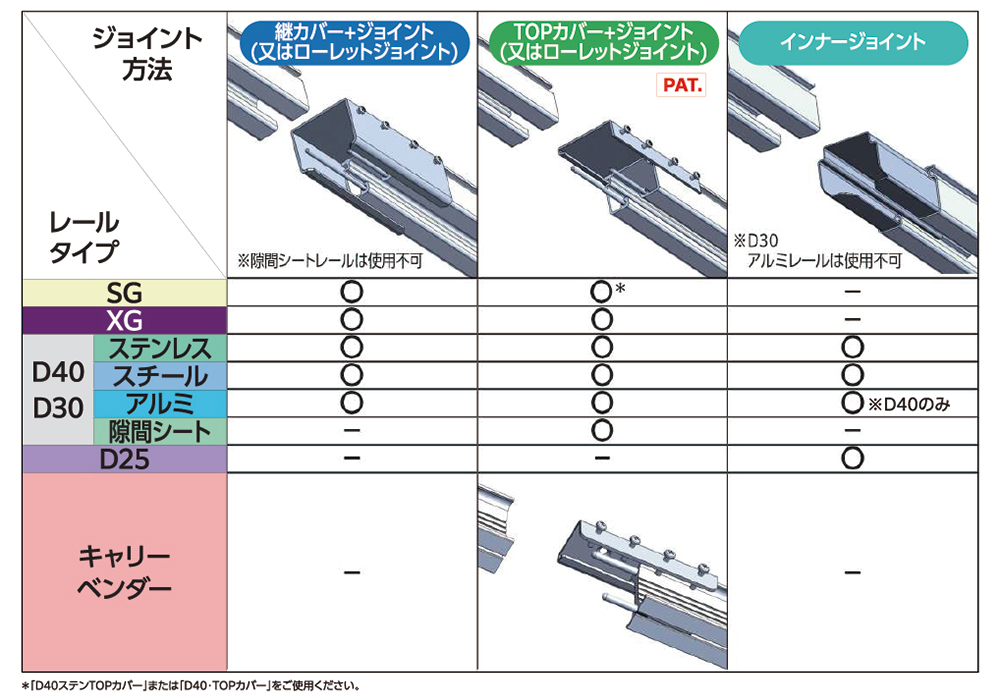

■レールのジョイント

図面

D40ブラケット取付間隔とカーテン適正重量表

D40取付寸法図（㎜）

D40ローレットジョイント

通常価格から20%OFF!!

ローレットジョイント

リニューアル

【従来品】
　ギザギザ部が全長の1/2

　　　　　　↓

【リニューアル品】
　ギザギザ部を全長の1/4に

一組のジョイントを前後逆に挿し込むことでレールを差し込みやすくなります。

もう一方のレールをピンの長い方に挿し込んだ後、短い方に挿し込む。

ローレットジョイントの使い方

レールが抜けないようにガッチリ固定したい場合

　　　※レールの連結がはずれなくなりますのでご注意ください。

①一組のローレットジョイントを前後逆（段違い）に挿し、ギザギザ部を半分だけハンマー等を使って打ち込みます。

②レールを繋ぎ、片方の端部に当て板などをしてハンマー等でジョイントを叩き入れます。

※高いところで打ち込み作業をすると危険です。床で作業してください。

床でジョイント→天井部へ取付け

レールを抜くことが想定される場合・床でジョイントができない場合

①一組のローレットジョイントを前後逆（段違い）に挿し、ギザギザ部を全てハンマー等を使って打ち込みます。

②ジョイントがついたレールを先に天井部へ取付け、残りのレールを繋ぎ、取り付けます。

※残りのレールは後で外すことが可能

片方のレールを先に取り付け→残りを天井で繋ぐ

■レールのジョイント
