寸法図
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
寸法図
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
寸法図
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通して腕をネジで取り付けます。受座はポールの下から差し込み、腕の高さに合わせて固定します。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバー取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通して腕をネジで取り付けます。受座はポールの下から差し込み、腕の高さに合わせて固定します。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通してから腕をネジで取り付けます。受座は腕の高さに合わせて固定します。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
寸法図
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
寸法図
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
寸法図
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通してから腕をネジで取り付けます。受座は腕の高さに合わせて固定します。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通し、腕とワッシャをネジで取り付けます。受板は腕の高さに合わせて壁に固定します。
寸法図
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバー、間仕切ポール押えバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバー、間仕切ポール押えバータイプ取付図
ポールに左右両面から通し穴（Φ10～11mm）を開け、ピン（片側腕付）にバネを通してから穴に差し込み、バネの逆側にカラーを通し、腕とワッシャをネジで取り付けます。受板は腕の高さに合わせて壁に固定します。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
寸法図
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
寸法図
ネットBOXバータイプ組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバータイプ取付図

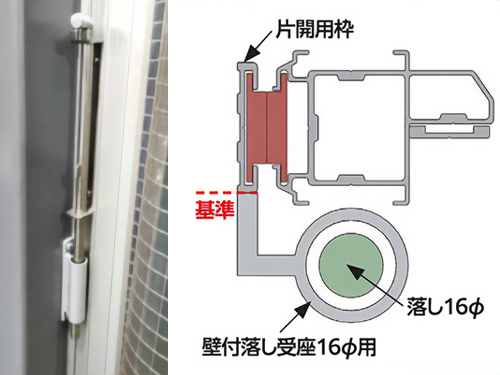

サイドポールの端部から差込押さえビスを回し固定します。受け板は高さを合わせ壁に固定します。
※片開き用枠を使用してください。
間仕切りポール押えバータイプ組立図
間仕切りポール押えバータイプ寸法図（㎜）
押えバータイプシート取付図
D40間仕切ポール取付寸法図（㎜）
寸法図
間仕切りポールXGタイプ組立図
間仕切りポールXGタイプ寸法図（mm）
XGタイプシート取付図
間仕切ポールXGタイプ取付寸法図（mm）
間仕切りポールSGタイプ組立図
間仕切りポールSGタイプ寸法図（㎜）
SGタイプシート取付図
D40間仕切ポールSGタイプ取付寸法図（㎜）
ネットBOXバー組立図
ネットBOXバータイプ寸法図（㎜）
ネット押えバータイプ寸法図（㎜）
ネットBOXバー取付図
